      一、弱电机房不间断电源系统(UPS)概述

  在失电情况下,UPS提供后备电源,并进行必要的隔离和滤波,防止外部电压波动对设备运行的干扰。通常情况下,UPS通过逆变器输出380V交流电源供应负载,或市电异常情况下UPS把直流电转变成交流电输出,继续提供负载运行,不受断电的困扰。在由于过载或者温度过高以及逆变器发生损坏的情况下,UPS将自动无间断的切换到旁路继续供应负载。

  二、UPS工作原理

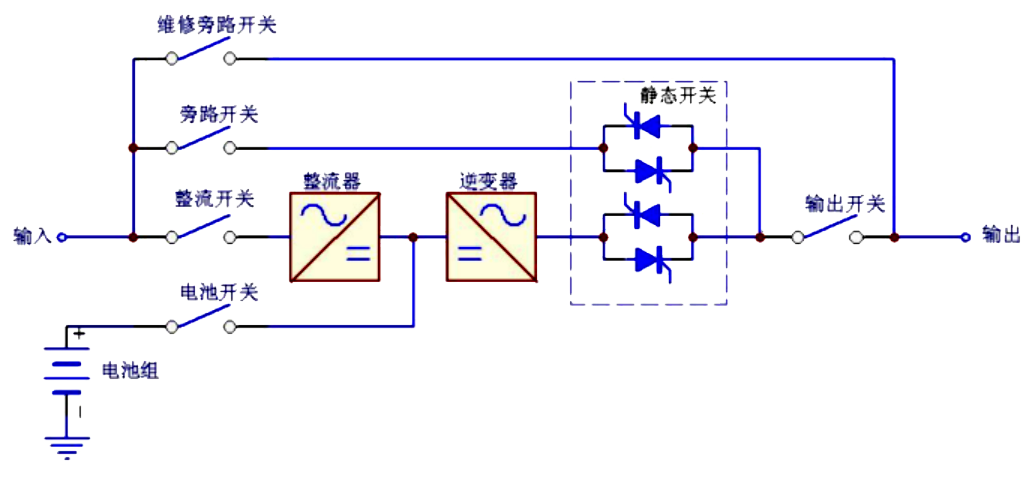

      市电经过整流器整理后,给蓄电池充电,同时给逆变器供电,经逆变器逆变之后,向负载供电。

  当市电异常时,电池自动开始工作(切换时间为零)。此时,整流器停止工作,由电池供给逆变器直流电源,然后供给负载。

  三、UPS分类及适用性

  ●    从电路主结构分

  1、在线式

  在线式UPS电源一般采用双变换模式。当市电正常时,在线式UPS输入交流电压,通过充电电路不断对电池进行充电,同时AC/DC电路将交流电压转换为直流电压,然后通过脉冲宽度调制技术(PWM)由逆变器再将直流电压逆变成交流正弦波电压供给负载,起到无级稳压的作用;而当市电中断时,后备电池开始工作,此时电池的电压通过逆变器变换成交流正弦波或方波供给负载,因此无论是市电供电正常时,还是市电中断由电池逆变供电期间,逆变器始终处于工作状态,这就从根本上消除了来自电网的电压波动和干扰对负载的影响,真正实现了对负载的无干扰、稳压、稳频以及零转换时间。在线式UPS的这种特点,使它比较适合于用外加电池或加装优质发电机的方法,改装成长时间不间断供电系统。在线式UPS输出多为正弦波,电压及频率稳定,所以它多被用在供电质量要求很高的场所。

  2、在线互动式

  在线互动式UPS是界于后备式和在线式工作方式之间的UPS设备,它集中了后备式UPS效率高和在线式UPS供电质量高的优点。在线互动式UPS的逆变器一直处于工作状态,具有双向功能,即在输入市电正常时,UPS的逆变器处于反向工作给电池组充电,起充电器的作用;在市电异常时逆变器立刻投入逆变工作,将电池组的直流电压转换为交流正弦波输出。在线互动式UPS也有转换时间,比后备式UPS短,保护功能较强。采用了铁磁谐波变压器,在市电供电时具有较好的稳压功能。由于充电逆变器共用一个模块,在给电池充电时,由逆变器产生的高频成份很难滤掉,充电效果不是非常令人满意,故不适合作长延时的UPS。在线互动式UPS价格远远低于在线式UPS,只比后备式UPS价格稍高,因此也是一种适合小型办公或家庭使用的UPS。

  3、后备式

  早期的后备式UPS在市电供电正常时,市电直接通过交流旁路和转换开关供电于负载,交流旁路相当于一条导线,逆变器不工作,此时供电效率高但质量差。在近年的后备式UPS往往在交流旁路上配置了交流稳压电路和滤波电路加以改善。当市电异常(市电电压、频率超出后备式UPS允许的输入范围或市电中断)时,后备式UPS通过转换开关切换到电池状态,逆变器进入工作状态,此时输出波形为交流正弦波或方波。后备式UPS存在切换时间,一般为4毫秒~10毫秒,但对一般的计算机设备的工作不会造成影响。由于后备式UPS工作时输出波形大都为方波,供电质量相对较差,只适用于要求不高的场合,并且功率一般都较小,多在2000瓦以下。但后备式UPS产品有着价格优势,比较便宜,适合于小型办公企业和家庭用户使用。

  4、双逆变电压补偿在线式

  双逆变电压补偿技术也称为Delta技术,它将交流稳压技术中的电压补偿原理运用到UPS的主电路中,当市电存在时,两组逆变器只对输入电压与输出电压的差值进行调整和补偿,逆变器承担的最大功率仅为输出功率的20%,所以功率强度很小,功率余量大,这就增强了UPS的输出能力和过载能力,不再对负载电流波峰系数予以限制,可从容地对付冲击性负载,不再对负载功率因数进行限制,输出有功功率可以等于标定的KVA值。

  ●    从后备时间分

  1、标准机

  UPS配备有内置的电池组,则称为标准机。由于受UPS体积和重量的限制,标准机局限于中、小功率的UPS。标准机一般是配置小容量的电池,所以后备时间不长。现行的标准机大多采用7Ah/12V的电池,功率越大的UPS,一般所用电池的节数也增加,如1KVA在线式的UPS用3节7Ah/12V的电池,3KVA的用8节,6KVA的用20节。其实电池的使用个数根本上决定于电池的规格和UPS的充电电压,因为大功率UPS的充电电压比功率的UPS的充电电压要大,对于同一规格的蓄电池,自然使用的电池节数就要增多。

  2、长效机

  UPS需外接电池组的,则称为长效机。长效机包括从小功率到大功率的UPS。长效机有着很大的机动性,用户可以根据自己所需后备时间的长短来确定采用何种容量的电池。关于UPS的后备时间与蓄电池容量的计算可以根据以下的公式来确定:C=PxPF/(UxηxC)

  其中C:蓄电池容量。P:UPS的额定功率,单位为VA。PF:UPS的功率因数。U:电池组的直流端电压=电池额定电压x电池节数。

  η:逆变器的效率,为0.86。C:电池的放电速率,该值可以根据UPS所需后备时间t的长短在电池的放电曲线图上查得,例如当t=1小时,C=0.55;t=2小时,C=0.35;t=4小时,C=0.20;t=8小时,C=0.11。

  ●按输入输出方式分

  1、单相输入/单相输出

  2、三相输入/单相输出

  3、三相输入/三相输出

  小功率的UPS都采用单相输入/单相输出方式,而中、大功率的UPS多采用三相输入/单相输出和三相输入/三相输出。对于用户来说,三相供电其市电配电和负载配电比较容易,每一相都承当一部分的负载电流。
